Фотогалерея единственного в России нефтяного музея под открытым небом

Слушать аудиоверсию 05:19
Петр Поспелов

Автор

Петр Поспелов

Опубликовано

27 октября 2023

Опубликовано

27 октября 2023

Нефть — богатство Томской области: в этом регионе насчитывается больше ста месторождений. Нефтяным сердцем области является город Стрежевой. В 2023 году здесь открыли единственный в России индустриальный парк с настоящим оборудованием с нефтяных месторождений. Музей под открытым небом разместили в исторической части города, рядом со старейшей улицей Стрежевого. «Энергия+» прогулялась по парку, посмотрела на экспонаты и подготовила небольшую фотоэкскурсию.

Главная доминанта парка, знакомая даже тем, кто далек от нефтегазовой отрасли, — станок-качалка. Сегодня он устарел и не используется ни на одном современном месторождении — ему на смену пришли более совершенные электроцентробежные насосы. Однако многие десятилетия такой станок являлся незаменимой частью штанговых глубинных насосов, поднимающих нефть на поверхность. Хотя это лишь шестеренка большого нефтедобывающего механизма, выглядит агрегат внушительно: высота станка-качалки — 6,2 метра, масса — 12 тонн.

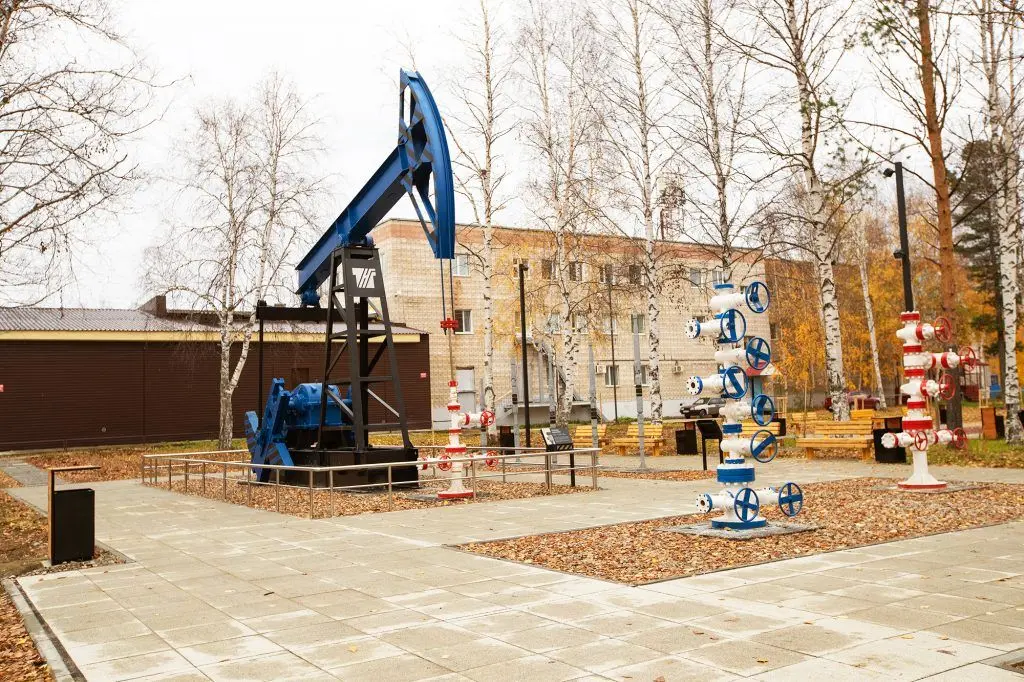

Доминанта парка — устаревший станок-качалка в окружении фонтанных елок

Напротив станка-качалки расположился еще один любопытный экспонат — фонтанная арматура, или фонтанная елка. Издалека ее действительно можно принять за рождественское дерево, но стоит подойти поближе, и сразу становится понятно: перед нами сложный комплекс механизмов. Именно фонтанная арматура герметизирует устье скважины, первой «встречает» поднявшуюся на поверхность нефть и управляет ее потоком, позволяет сделать все необходимые замеры. Комплектация фонтанной арматуры может меняться в зависимости от назначения скважины, условий ее использования и возложенных на нее функций.

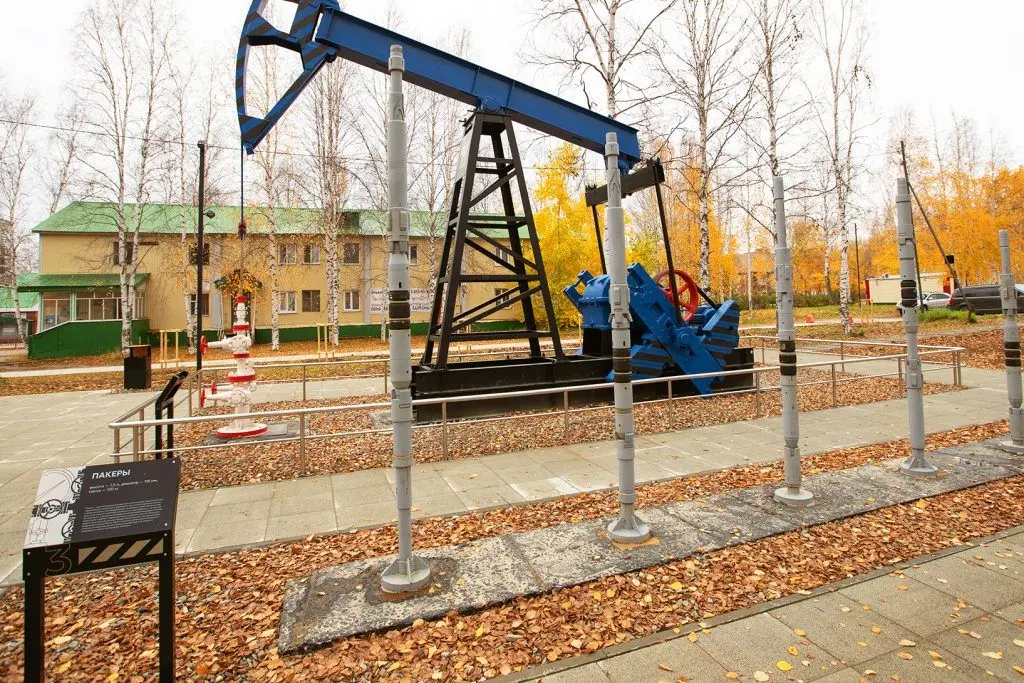

Ряд серых трубок на переднем плане — пакеры

Правее от фонтанной арматуры стоят пакеры — герметизирующие устройства. Такое оборудование применяют практически на каждом этапе «жизни» скважины: при бурении, в период эксплуатации, во время проведения внутрискважинных работ. Внешне пакер выглядит непримечательно, но он выполняет важную функцию: с его помощью нефтяники могут одновременно проводить испытания нескольких пластов с углеводородами, организовывать раздельную их разработку или попросту отсекать один из интервалов скважины.

Элементов запорной арматуры в парке набралось на целую аллею. Большая часть устройств — задвижки. По сути, это краны, которые помогают запирать газ, нефть и воду в емкости или трубопроводе. Все они выполнены из стали, выдерживают большое давление, низкие и высокие температуры.

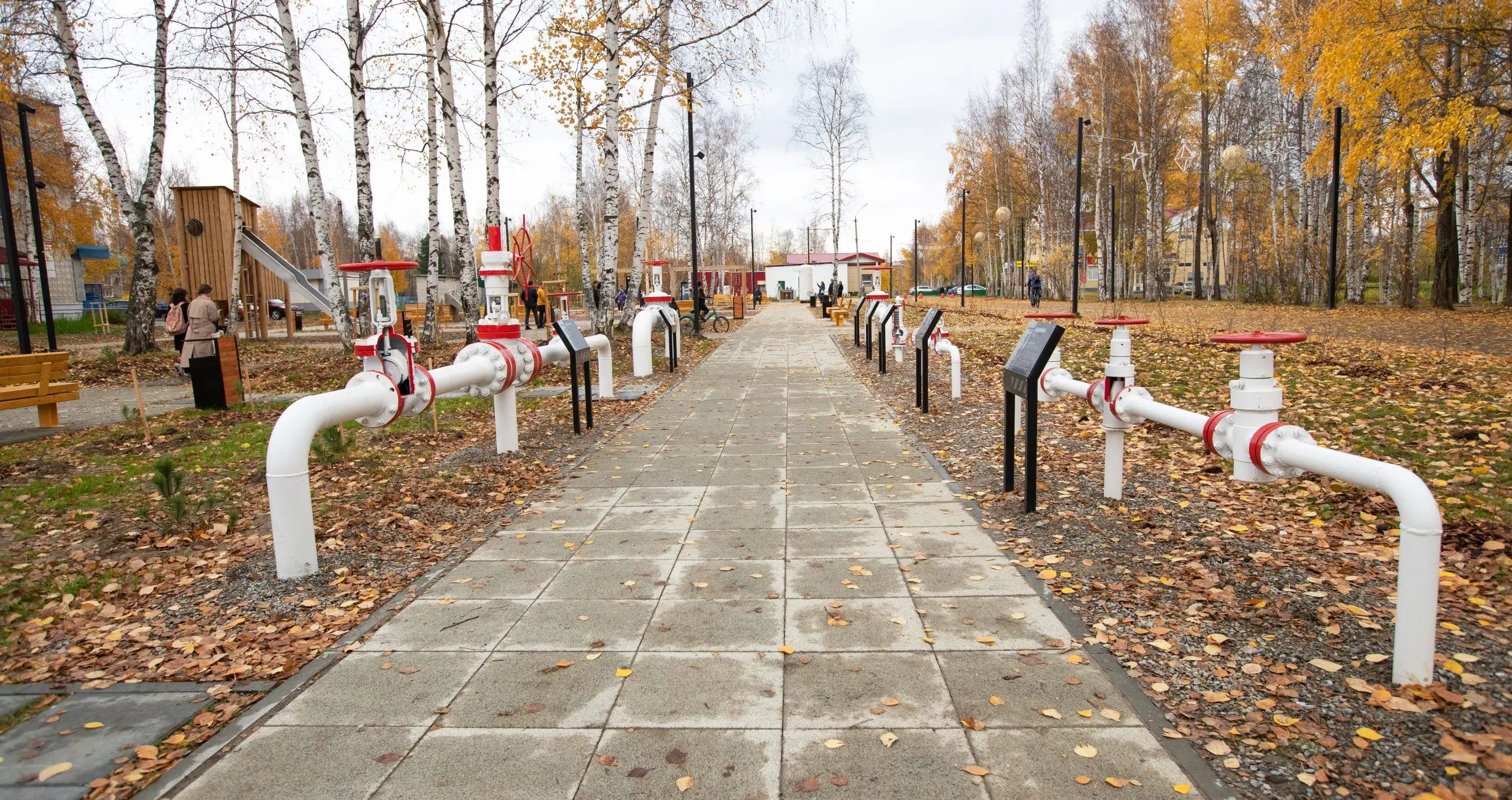

Аллея запорной арматуры

Аллея запорной арматуры

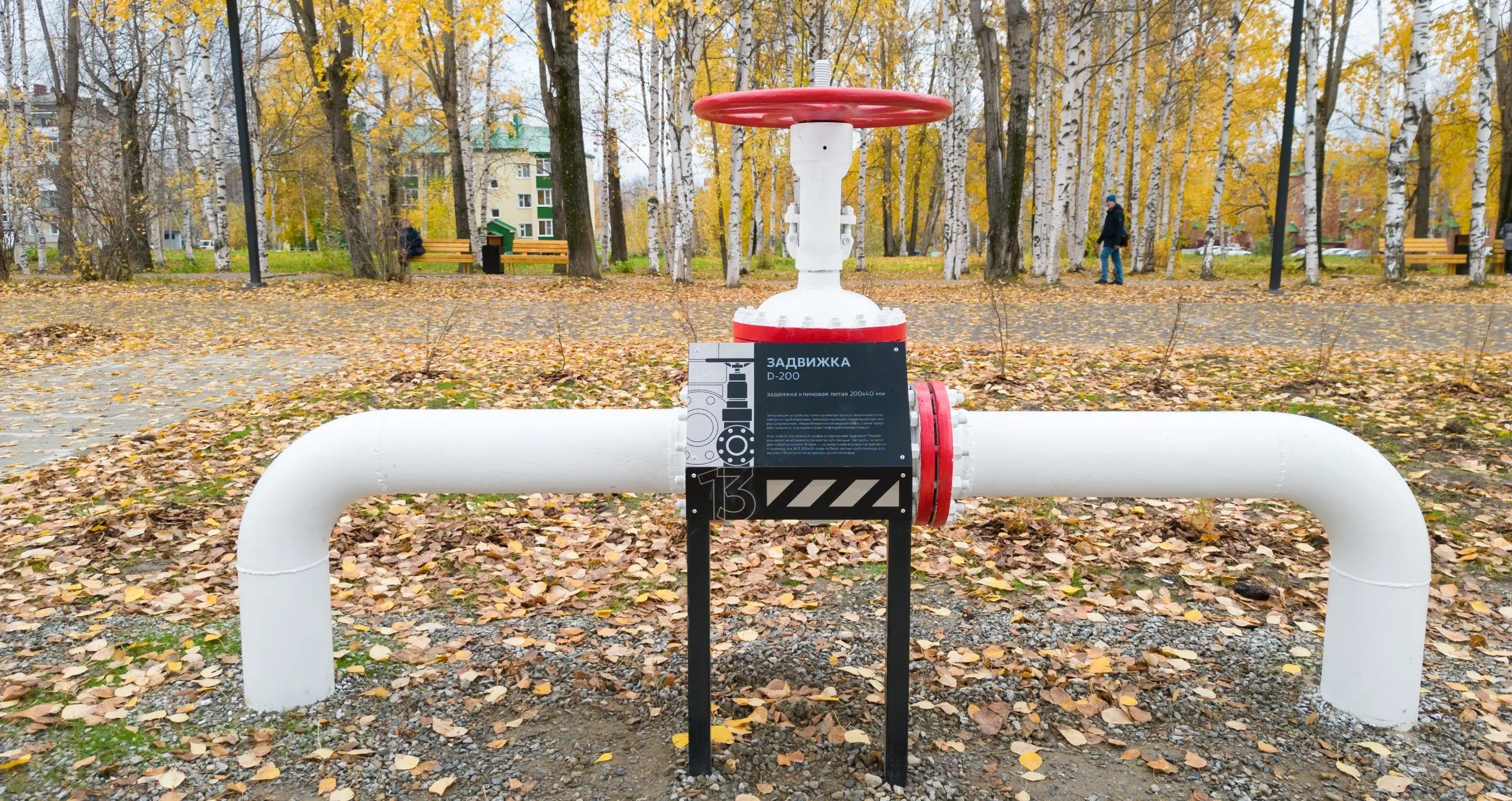

Задвижка

Задвижка

На этом сходства заканчиваются: у каждой задвижки свое предназначение и свои способы крепления. Например, задвижки диаметром 150 миллиметров чаще устанавливаются на нефтесборных трубопроводах, транспортирующих углеводороды по промыслу. Задвижки диаметром 250 миллиметров ставят на трубопроводах, по которым пускают нефть разной степени «готовности»: до или после очистки от попутного газа и воды. Одна из таких задвижек, представленных в парке, когда-то была частью трубопровода диаметром 273 миллиметра и выдерживала давление до 40 атмосфер.

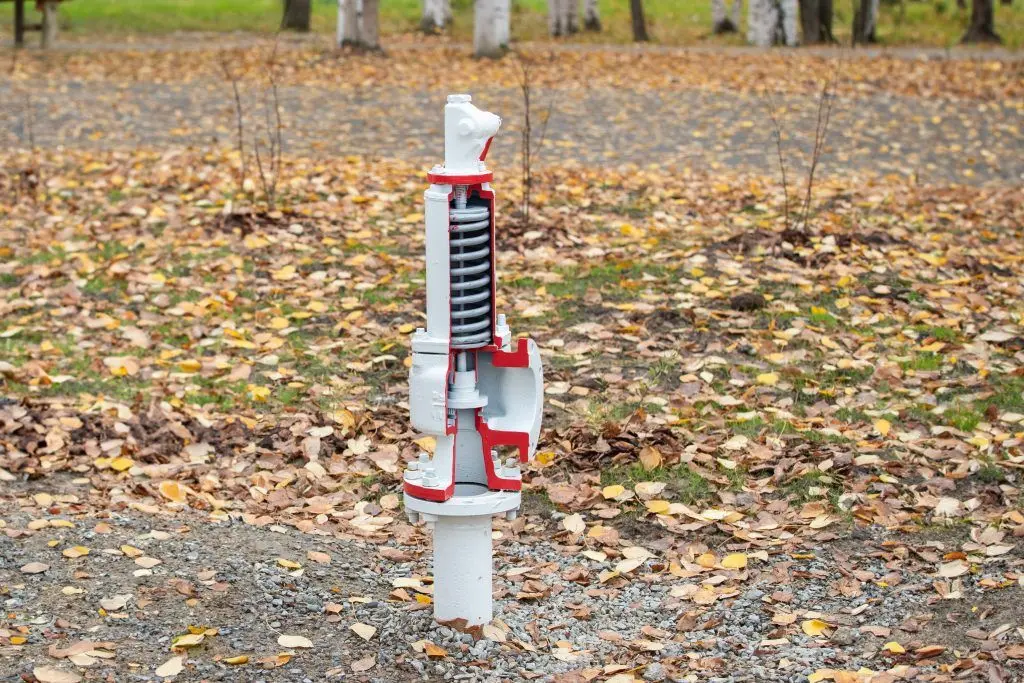

Стальной предохранительный пружинный клапан

Близкая родня задвижек — это клапаны. Они защищают оборудование от воздействия повышенного давления и помогают сделать процессы добычи нефти и газа безопасными. Предохранительный пружинный клапан работает так: если сила давления рабочей среды превысит силу давления пружины, клапан автоматически откроется и сбросит лишнее давление (излишки среды) в атмосферу или отводящий трубопровод. Когда давление нормализуется, клапан автоматически закроется.

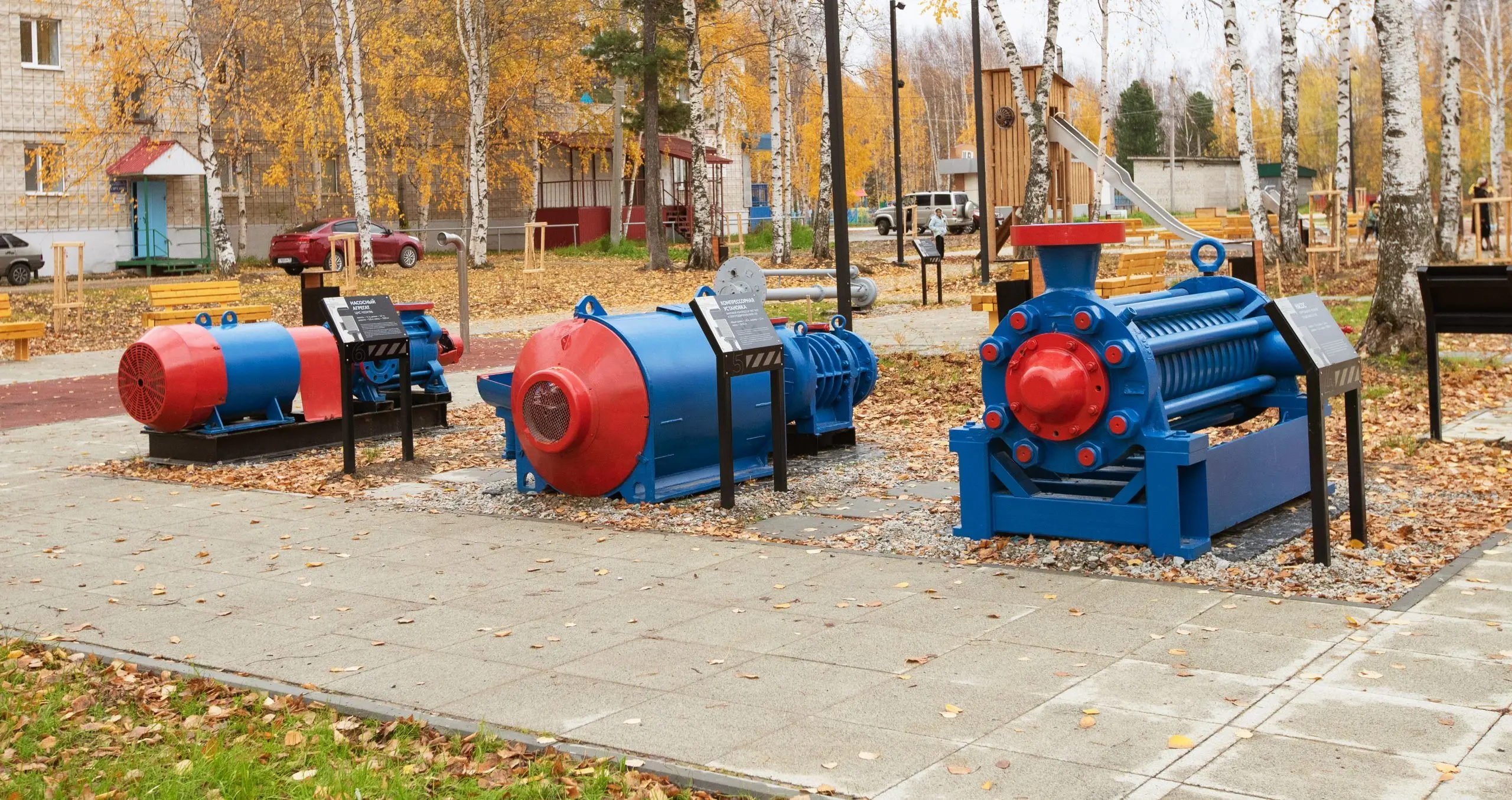

Насосы и компрессорные установки

Насосы и компрессорные установки

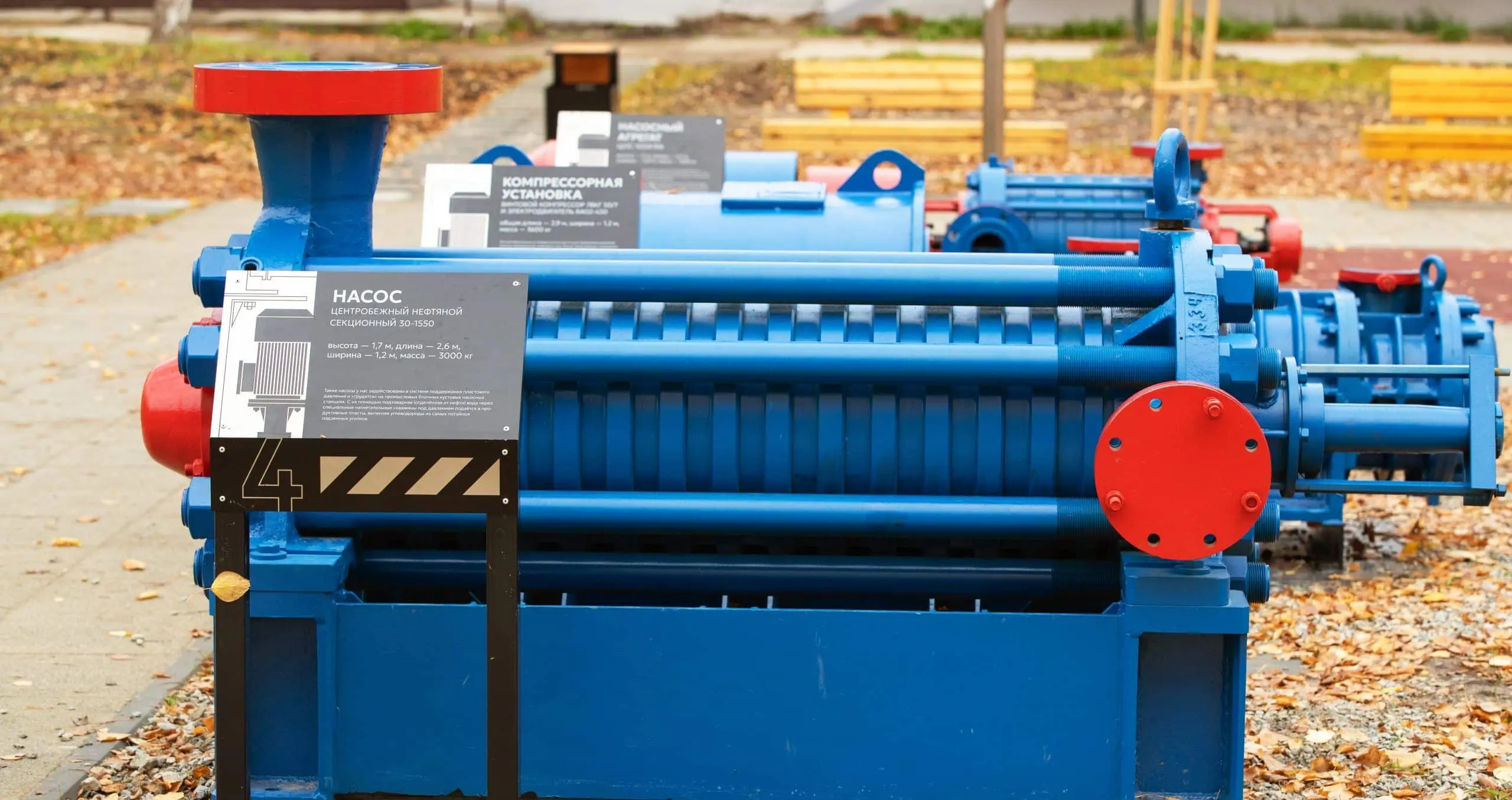

Насос, который работал в системе поддержания пластового давления

Насос, который работал в системе поддержания пластового давления

Направляемся к насосам. Их используют в самых разных ситуациях: при добыче и перекачке нефти, для нагнетания воды в пласты с углеводородами. Насосный агрегат ЦНС-105х196 — полуторатонный красавец, похожий на сказочный паровозик: когда-то он перекачивал воду и нефть на месторождении в Томской области. Соседний экспонат — центробежный нефтяной высоконапорный секционный насос ЦНС-30-1550 — трудился в системе поддержания пластового давления. Вертикальный насос НВН-50х120 — разносторонний «специалист»: он умеет перекачивать все — от пластовой воды до готовых нефтепродуктов.

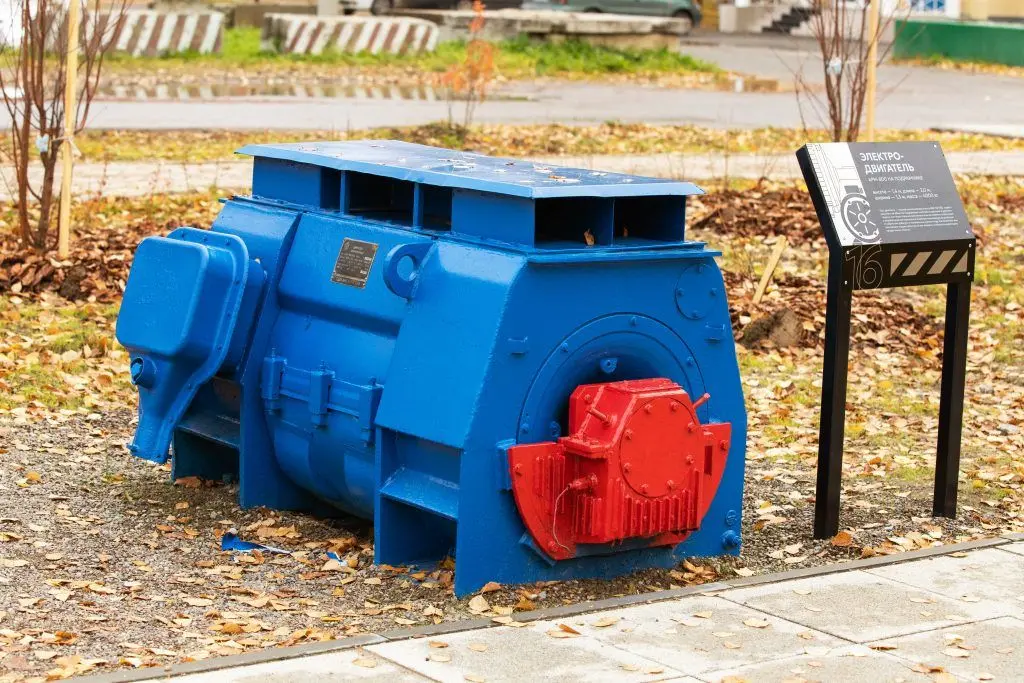

Электродвигатель АРМ-800 помогал нагнетать под землю воду

Большая часть нефтепромыслового оборудования работает за счет электричества, и у каждой установки есть свой электродвигатель. Например, электродвигатель АРМ-800 является мощным электроприводом насоса ЦНС 30-1550. В дружном тандеме они через специальные нагнетательные скважины закачивали под землю очищенную воду. Это позволило «выдавить» в соседние скважины еще больше углеводородов и компенсировать недрам объем добытой из них жидкости.

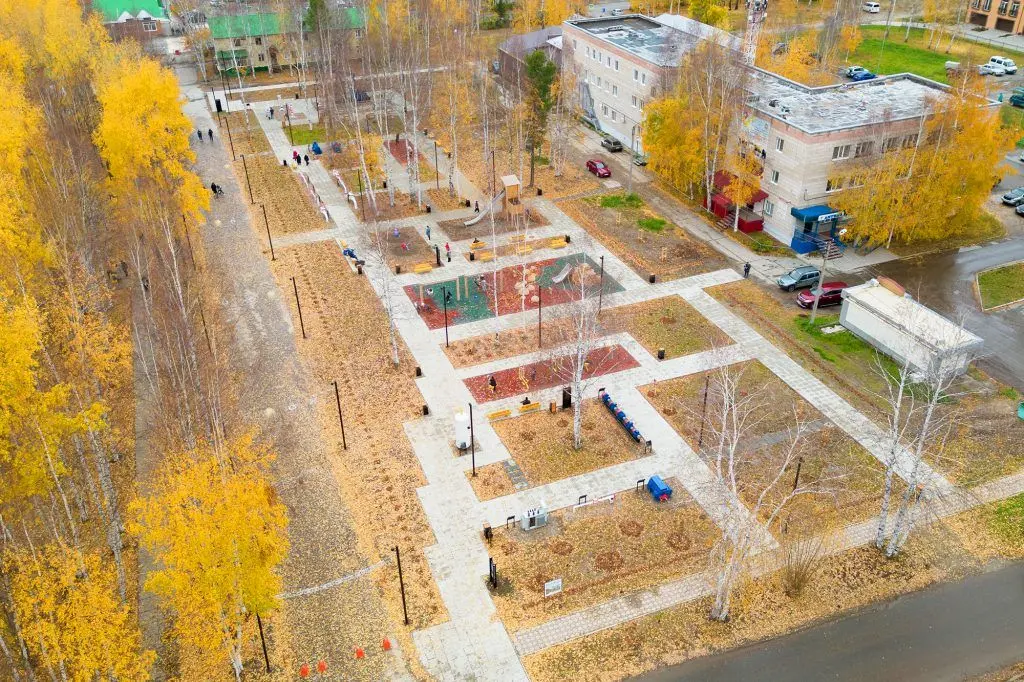

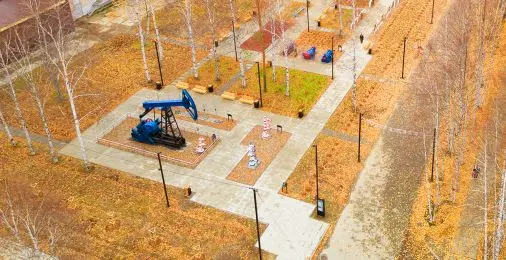

Вид на парк с высоты

Парк находится в первом микрорайоне Стрежевого у дома №127. Музей под открытым небом работает круглосуточно, посетить его можно бесплатно.
