Одна конструкция вместо множества труб: в России создан первый подводный манифольд

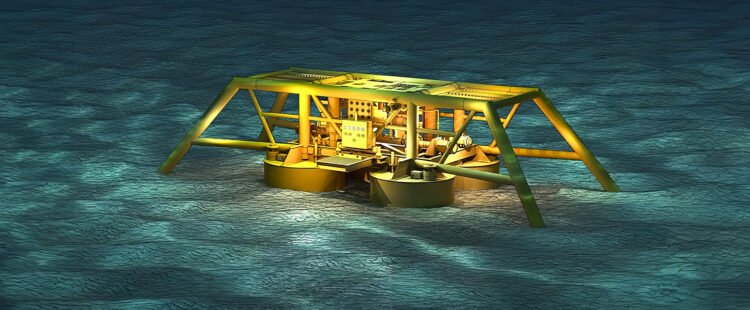

Первый в России подводный манифольд для сбора нефти и газа создали в Петербурге. Опытный образец системы трубопроводов на едином опорном основании разработали специалисты Санкт-Петербургского морского бюро машиностроения «Малахит». Проект был реализован при поддержке Министерства промышленности и торговли РФ.
Манифольд заменяет собой множество отдельных труб. Он собирает нефть и газ сразу из нескольких скважин в один мощный поток и гонит его по единственному трубопроводу на берег. Это гораздо проще и дешевле, чем строить для каждой скважины отдельную инфраструктуру. Механизм эффективно защищает систему: закачивает в нее химикаты против ржавчины и ледяных пробок, а также позволяет проводить ремонт комплекса, не останавливая всю добычу.
Разработка снабжена опорным основанием на сваях, которые погружаются на дно с судна обеспечения и углубляются под собственным весом и воздействием вакуума. После надежной фиксации свай на них устанавливается сам манифольд. Управление системой осуществляется с берега при помощи подводных шлангокабелей и телеуправляемого подводного аппарата. Размеры комплекса — 28,3 на 13,3 на 20,7 метров, а масса — 252 тонны. Рабочее давление — 34,5 МПа. Он рассчитан на глубину установки до 500 метров и, по словам разработчиков, должен безотказно работать не менее 30 лет.
Отечественных аналогов у опытного образца нет, а от зарубежных он отличается техническими характеристиками. В дальнейшем такие манифольды будут применять в рамках проекта «Сахалин-3» на базе Южно-Киринского газоконденсатного месторождения, а также на других разработках, расположенных на российском континентальном шлейфе.
